石笼网垫简介

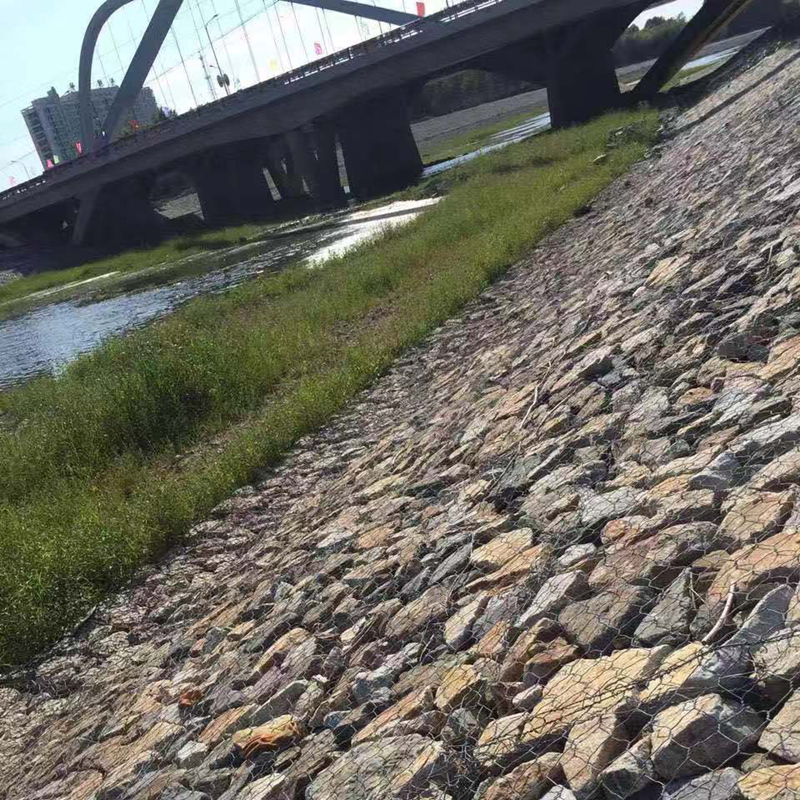

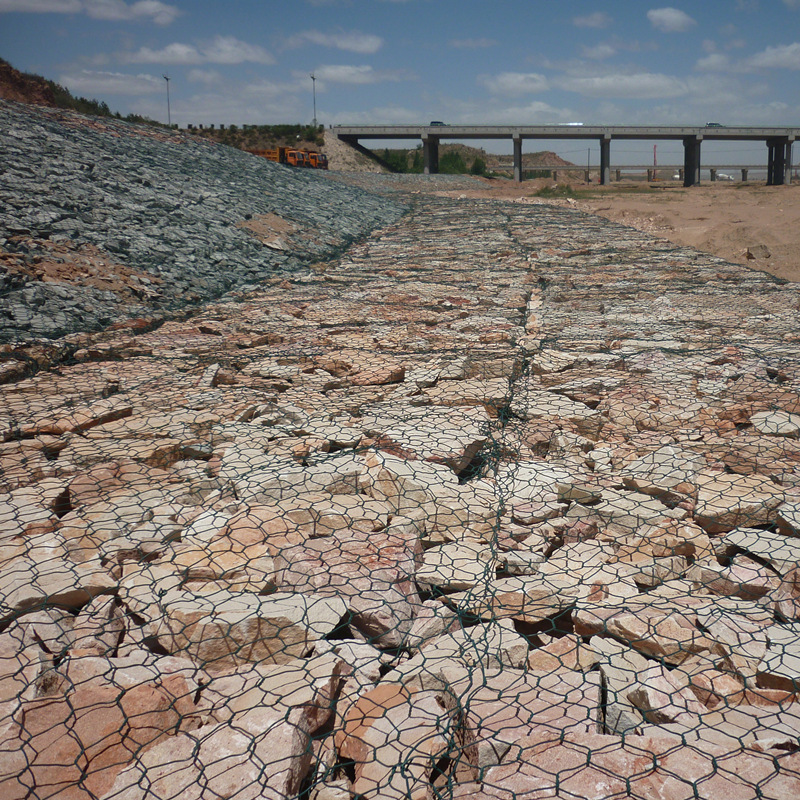

石笼护垫也称格宾护垫、格宾网垫或石笼网垫,是采用低碳钢丝编织的石笼网加工成垫状结构,其内填充石块而得名。石笼网垫厚度较小,成扁平网箱结构,主要应用在岸坡整治工程中,保护河坡、河堤或坡道工事。
石笼护垫详情
1.技术参数
规格型号 | L=长(m) | W=宽(m) | H=高(m) | 隔板数量(个) |
L×W×H | 1/1.5/2/2.5/3/3.5/4 | 1 | 0.2-0.5 | 0/0/1/1/2/2/3 |
容许公差 | ±5% | ±5% | ±5% | |
网孔型号 | 网孔型号 | D(mm) | 公差 | 网面翻边强度KN/m |
8×10 | 80 | 10mm,0 | 21 | |
钢丝参数 | 钢丝类型 | 网面钢丝 | 边端钢丝 | 绞合钢丝 |
钢丝直径(mm) | 2.5 | 3.0 | 2.2 | |
钢丝直径公差(±)mm | 0.06 | 0.07 | 0.06 | |
镀层量(≥)g/㎡ | 230 | 265 | 230 | |
钢丝抗拉强度350~550N/mm2;未拉伸钢丝的延伸率不能低于12%(经过拉伸加工的成品钢丝延伸率不能低于7%)。钢丝直径公差均指未拉伸前。 |
2.技术说明:
①石笼护垫是采用六边形双绞合钢丝网制作成的一种网垫结构,网面由镀高尔凡(锌-10%铝-混合稀土合金镀层)低碳钢丝通过机器编织而成。符合YB/T 4190-2018的要求,石笼网垫相关技术要求详见《石笼网垫技术参数表》。
②双隔板石笼护垫沿长度方向等间隔的1米采用双隔板隔成独立的单元,石笼网垫为一次成型生产,除盖板外,边板、端板、隔板及底板由一张连续不断的网面组成,不可采用独立的双层折叠网面通过绞合在底板上作为双隔板。
③力学要求:网面标称抗拉强度和网面标称翻边强度应满足《石笼网垫技术参数》中的要求,实验方法依据YB/T 4190-2018,网面裁剪后末端与端丝的联接处是整个结构的薄弱环节,需采用专业的翻边机将网面钢丝缠绕在端丝上,不能采用手工绞,供货厂家需提供由中国**认可监督管理委员会认证的检测单位出具的网面拉伸强度和网面翻边强度检测报告。
④石笼护垫的安装应在专业厂家技术人员的指导下完成。
